Предназначение
Бортовая аппаратура телеметрических измерений Орбита-IVМЭ3 предназначена для:
- контроля состояния работы объекта вооружения, сбора информации от установленной на нем аппаратуры навигации, инерциальной системы, других цифровых блоков;
- питания датчиков стабилизированным напряжением, сбора данных от них;
- преобразование собранной информации в структуру кадра системы «Орбита-ТМ»;
- передачи телеметрической информации в реальном времени по радиоканалу на приемные пункты в полёте или по коаксиальному кабелю (до 100 м) при проведении натурных испытаниях изделий.
Описание
Состав:

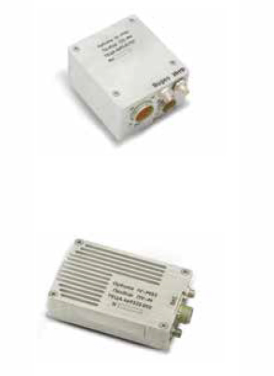

- Прибор СП-ФК –прибор сбора, преобразования информации;
- Прибор ПУ-М – передающее устройство диапазона частот МII, МIII;
- Прибор ИН – прибор для измерения напряжений;
- Прибор КТ – прибор сбора информации от температурных датчиков;
- Прибор УВ – прибор сбора информации от вибрационных датчиков;
- Прибор КБ - прибор для измерения быстроменяющихся параметров.
Характеристики:
Аппаратура обеспечивает следующие скорости передачи информации в зависимости от информативности:
- М04 соответствует передачи 65536 двенадцатиразрядных слов/с;
- М08 соответствует передачи 131072 двенадцатиразрядных слов/с;
- М16 соответствует передачи 262144 двенадцатиразрядных слов/с.
Аппаратура соответствует требованиям по стойкости и живучести по ГОСТ РВ 20.39.304-98 для группы 4.3.2.
Потребителем при конфигурировании аппаратуры задается:
- информативность (М04, М08 или М16), адреса и частоты опроса каналов;
- выбор одного из четырех интервалов времени переключения коэффициентов усиления каналов прибора УВ;
- тип и количество подключаемых приборов ИН, КТ, УВ и КБ (до 4 ед.);
- тип цифрового интерфейса – RS-485 и/или ИМП ГОСТ Р 52070–2003;
- выбор литера рабочей частоты передающего устройства; -режим использования аппаратуры закрытия телеметрической информации.
Прибор СП-ФК:
- 32 канала измерения аналоговых параметров в шкале от 0 до плюс 6.2В с частотой опроса 256 Гц;
- сбора информации от приборов УВ, КБ, КТ и ИН;
- цифровой интерфейс RS-485;
- интерфейс магистральный последовательный (ИМП) ГОСТ Р 52070–2003);
- выход видеосигнала на коаксиальный кабель;
- вывод ТМ информации на вход передающего устройства ПУ–М;
- электропитание прибора от источника постоянного тока от плюс 9 В до плюс 36 В;
- габариты 77 х 60 х 38 мм;
- - масса не более – 0,2 кг.
Прибор ПУ-М:
- литер рабочей частоты передающего устройства 044, 054, 064 диапазона МII, 070 диапазона МIII;
- выходная мощность передающего устройства не менее 6 Вт;
- электропитание прибора от источника постоянного тока от плюс 9 В до плюс 36 В - габариты 83 х 50 х 19 мм;
- масса не более – 0,15 кг.
