Предназначение
Используется в качестве переносного средства технического диагностирования серийных образцов БТВТ. Предназначен для автоматизированного контроля технического состояния, поиска места и определения причин отказов автоматизированных систем с глубиной поиска до сборочной единицы (блока) образцов БТВТ, заменяемой при текущем (войсковом) ремонте; обобщения, хранения и выдачи информации о результатах выполненного технического диагностирования групп объектов БТВТ.
Описание
Выполняемые диагностические задачи:
- Автоматизированный функциональный контроль электрических и электронных автоматических систем.
- Ввод, хранение, обработка и выдача информации по проведенным действиям технического обслуживания и ремонта.
- Выдача справочной информации о технологии работ по устранению причин отказов при проведении технического обслуживания и ремонта.
- Автоматизированная проверка работоспособности и поиск отказов, нарушающих правильность функционирования таких систем, как:
- система управления огнем, включающая в себя: прицельный приборный комплекс, стабилизатор вооружения, привод управления;
- автомат (механизм) заряжания;
- система электрического пуска двигателя;
- система электроснабжения корпуса и башни.
Характеристики:
Диагностируемые образцы:
| Танки | Т-55, Т-62, Т-72Б1, Т-80У, Т-90С |
| Боевые машины пехоты | БМП-1, БМП-2, БМП-3 |
| Боевые машины десанта | БМД-1, БМД-2, БМД-3 |
| Бронетранспортеры | БТР-60, БТР-70, БТР-80 |
| Гусеничные тягачи | ГМ-569, МТЛБ |
| Автомобили общего применения | УРАЛ, ЗИЛ, КАМАЗ |
Тактико-технические характеристики ПКДК-БТ:
| Время выхода на рабочий режим (готовность) | не более 0,1 ч |
| Время развертывания (без подсоединения к объекту диагностирования) | не более 0,25 ч |
| Время подключения к объекту диагностирования | не более 0,5 ч |
| Время диагностирования электрических и электронных систем объектов БТВТ | не более 0,5 ч |
| Время проверок технического состояния объектов БТВТ после диагностирования | не более 1,0 ч |
| Общая достоверность диагностирования объектов БТВТ (включая самодиагностику ПКДК-БТ) | не менее 95 % |
| Время непрерывной работы в режиме диагностирования с сохранением технических характеристик | не менее 12 ч |
| Средняя наработка на отказ | не менее 5000 ч |
| Температурный диапазон функционирования в условиях сильной запыленности, при относительной влажности до 100 %, при абсолютных высотах до 3000 м над уровнем моря | от - 10° до + 55° С |
| Блок диагностики БД-100: | |
| Процессор обработки сигналов | 1867ВМ2 (аналог ТМС320С25, ТМC320VС33) |
| Тактовая частота процессора | не менее 40 МГц |
| ОЗУ | не менее 512 Кб |
| Емкость Flash-диска | не менее 512 Кб |
| Количество каналов связи типа RS232C | 1 шт. |
| Аналоговый преобразователь сигналов | 13 дв. р. |
| Входные аналоговые мультиплексируемые сигналы | не менее 100 шт. |
| Аналоговый демультиплексор выходных сигналов | 50 каналов |
| Максимальный ток парного коммутатора | 1 А |
| Максимальное напряжение коммутируемого сигнала | 50 В |
| Количество коммутируемых пар | 16 шт. |
| Тестер для измерения сопротивления и напряжения | 1 шт. |
| Потребляемая мощность | не более 35 Вт |
| Автономный источник питания (АИП): | |
| Емкость | 8 А * ч |
| Встроенное зарядное устройство, время заряда | не более 6 ч |
| Время непрерывной работы во всех режимах работы при всех вариантах исполнения | не менее 6 ч |
| Внешние источники питания: | |
| Бортовая сеть постоянного тока диагностируемых объектов | от 10 до 32 В |
| Промышленная сеть переменного тока (при использовании сетевого адаптера) | 220 В, 50 Гц |
| Масса (без учета массы комплекта коммутационных жгутов): | |
| ПКДК-БТ | не более 10 кг |
| ПКДК15-БТ | не более 12 кг |
| ПКДК17-БТ | не более 14 кг |
| ПКДК18-БТ | не более 13 кг |
| ПКДК8-БТ | не более 6 кг |
| Габаритные размеры: | |
| Блок диагностики БД-100 | 200 х 290 х 48 мм |
| Автономный источник питания АИП | 280 х 200 х 25 мм |
| Сетевой адаптер | 156 х 63 х 45 мм |
Характеристики
| Полевой компьютер | |
| Тип процессора | AMD Geode LX800 |
| Тактовая частота процессора | 500 МГц |
| ОЗУ | 512 Мб |
| Емкость Flash-диска | 4 Гб |
| Объем видеопамяти | - |
| Питание | от 12 до 32 В |
| Встроенная ионно-литиевая аккумуляторная батарея | - |
| Потребляемая мощность | не более 24 Вт |
| Исполнение | пыле и брызгонезащищенное |
| Габариты | - |
| Масса | 7,5 кг |
| Внешние интерфейсы: | |
| Ethernet 10/100 BASE-T | - |
| RS232C | 3 канала |
| RS422 / RS485 | 1 канал |
| CAN | - |
| USB 2.0 | 2 канала |
| МКИО по ГОСТ Р 52070-2003 (Манчестер-2) | - |
| Встроенная специализированная клавиатура | - |
| Встроенный манипулятор | - |
| Количество функциональных клавиш клавиатуры | 42 |
| Аудиовыход | - |
| Микрофонный вход | - |
| Монитор: | |
| Диагональ цветного ЖКИ монитора с антибликовым покрытием | не менее 7" |
| Разрешение монитора | 800 х 480 |
| Цветовая палитра | 8 бит |
| Регулируемая яркость | от 30 до 300 кд/м2 |
| Дополнительные опции*: | |
| Встроенный видеоввод | - |
| Мезонины PMC | - |
| Аппаратура защиты от несанкционированного доступа | - |
| Точность определения координат: | |
| Плоскостных | 14 м |
| Высоты | 25 м |

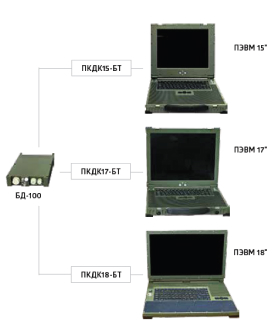

* - Вместо полевого компьютера могут использоваться Пульт управления, ПЭВМ 15’’, ПЭВМ 17’’, ПЭВМ 18’’.
Поставляется опционально по желанию заказчика и определяется заключаемым контрактом.
Состав ПКДК-БТ:
| Полевой компьютер или переносная ЭВМ или пульт управления* | управляющий узел для ввода, хранения и обработки информации |
| Блок диагностики БД-100 | мультиплексируемый ввод и обработка сигналов |
| Жгут ПК-БД | сопряжение управляющего узла с БД-100 |
| АИП** | автономный источник питания |
| Жгут АИП** | соединение АИП с управляющим узлом |
| Сетевой адаптер** | работа от сети переменного тока 220 В, 50 Гц |
| Комплект монтажных частей | питание от объекта диагностирования, в т.ч. на удаленном расстоянии |
| Комплект коммутационных жгутов для диагностирования*** | подключение к объектам диагностирования |
* - тип управляющего узла определяется вариантом исполнения комплекса
** - опции расширения пользовательских функций
*** - состав комплекта определяется типом объекта диагностирования
| Программное обеспечение | |
| Техническое диагностирование систем и агрегатов диагностируемых объектов, выдача справочной информации, ведение архива с результатами технического диагностирования, проведение самоконтроля | |
| СПО (системное ПО) | ОС Windows (Linux), драйверы внешних устройств |
| СпПО (специальное ПО) | реализация алгоритмов технического диагностирования |
